ORBITAL

2 IN ONE

Unikátní spojení ručního a orbitálního svařování v jednom zařízení. Jedná se o nejinovativnější all-in-one orbitální svařovací zařízení na světě.

Orbitální svářecí automaty a otevřená svařovací hlava dokáží usnadnit výrobu např. v oblasti zámečniství, potravinářském nebo chemickém průmyslu nebo nápojové technice.

JEDNODUCHÉ A KOMPAKTNÍ

Předností je jednoduché ovládání a nastavování v jednotlivých režimech. Režim orbitálního svařování nabízí automatické nastavování parametrů dle průměru a tloušťky stěny svařované trubky s možností uložení 99 svařovacích programů. Režim ručního TIG svařování nabízí možnost uložení nastavených parametrů do 64 programů. pomocí dvou displejů pro jednotlivé režimy. Předností zařízení je rovněž kompaktnost a nízká hmotnost.

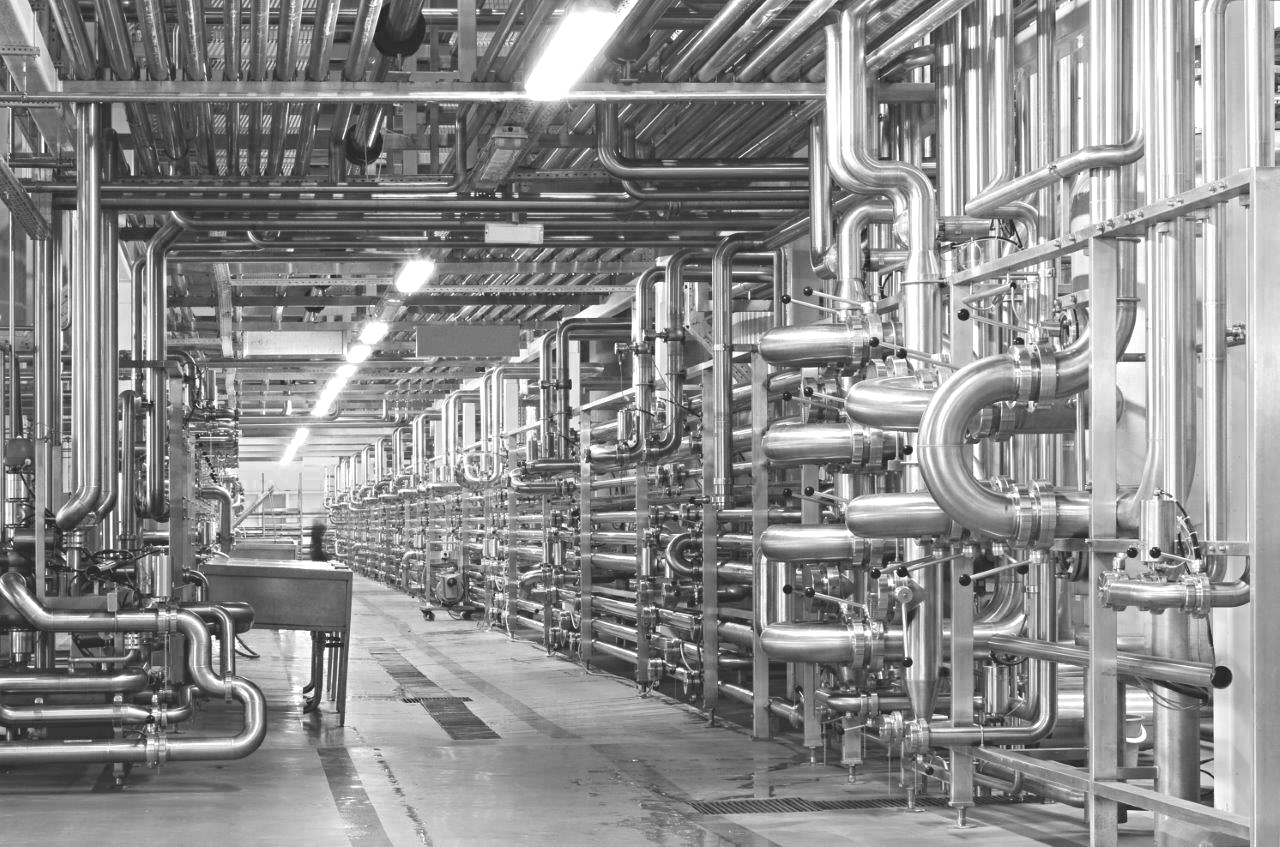

Oblasti využití

  • Zámečnictví
  • Chemický průmysl
  • Potravinářský průmysl
  • Nápojová technika

Varianty zařízení

Sestava zařízení s otevřenou hlavou OWH 76

Rozsah průměru 10-76,1 mm

Sestava zařízení s otevřenou hlavou OWH 114

Rozsah průměru 15-114,3 mm

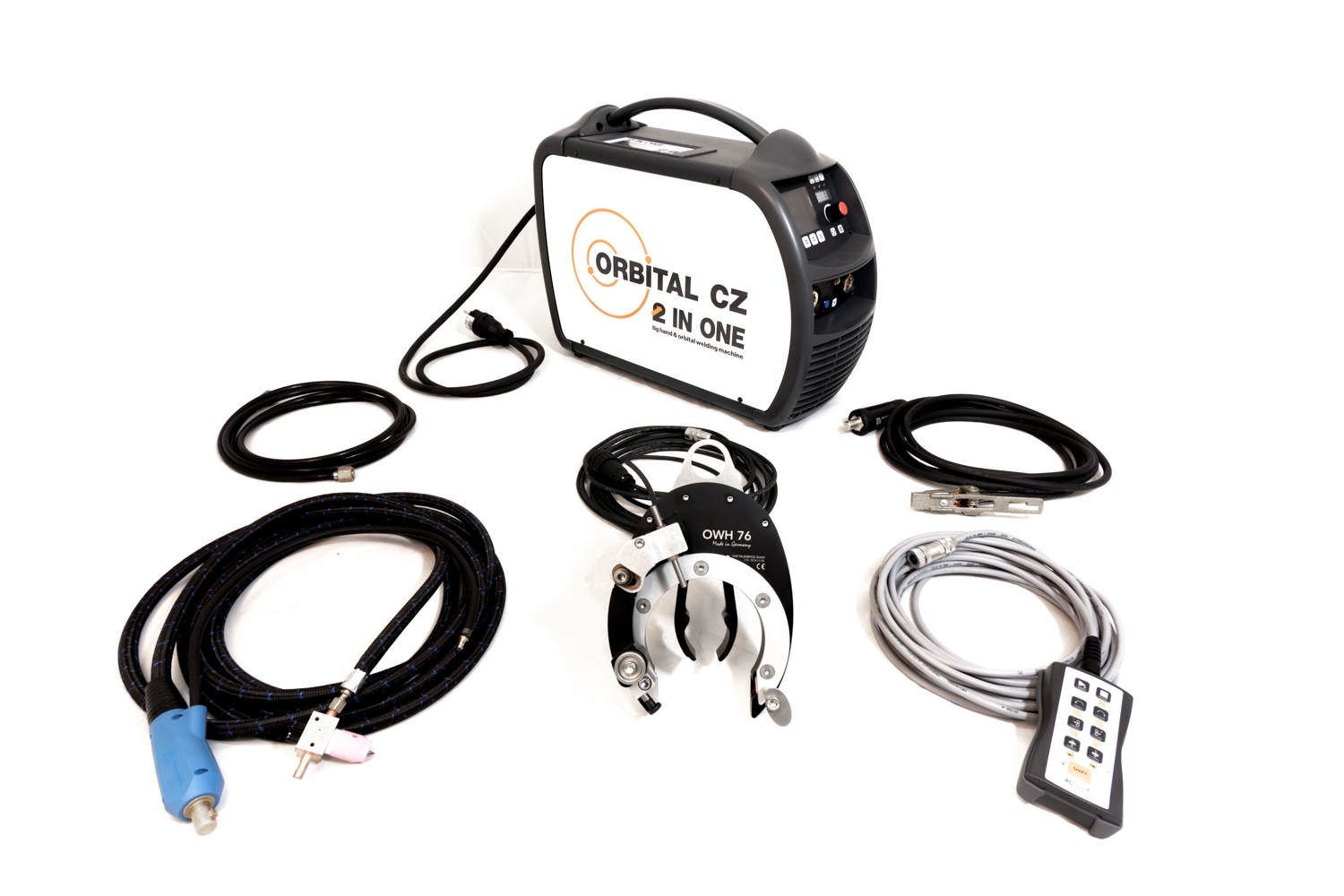

Orbitální svařovací zařízení s OWH 76

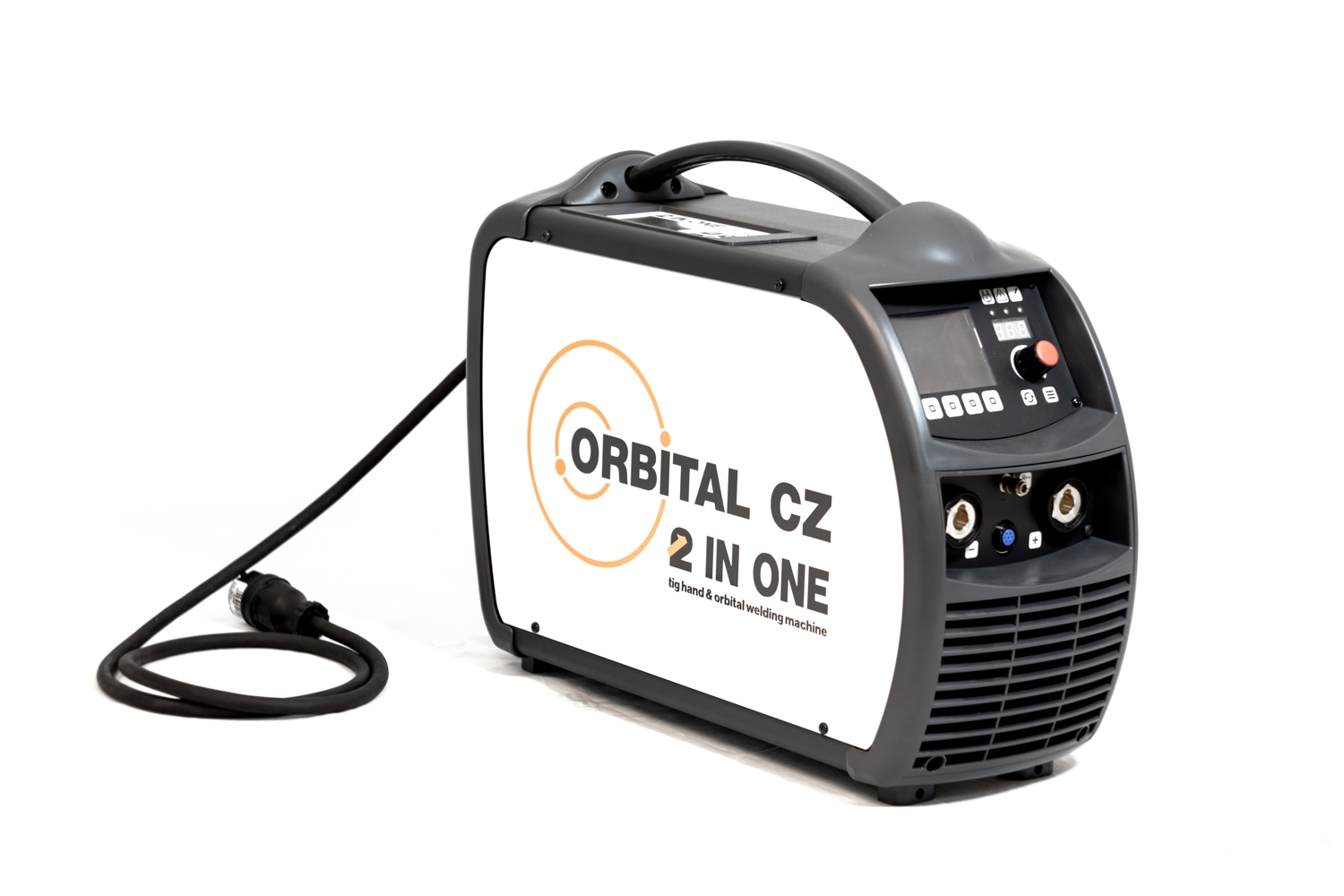

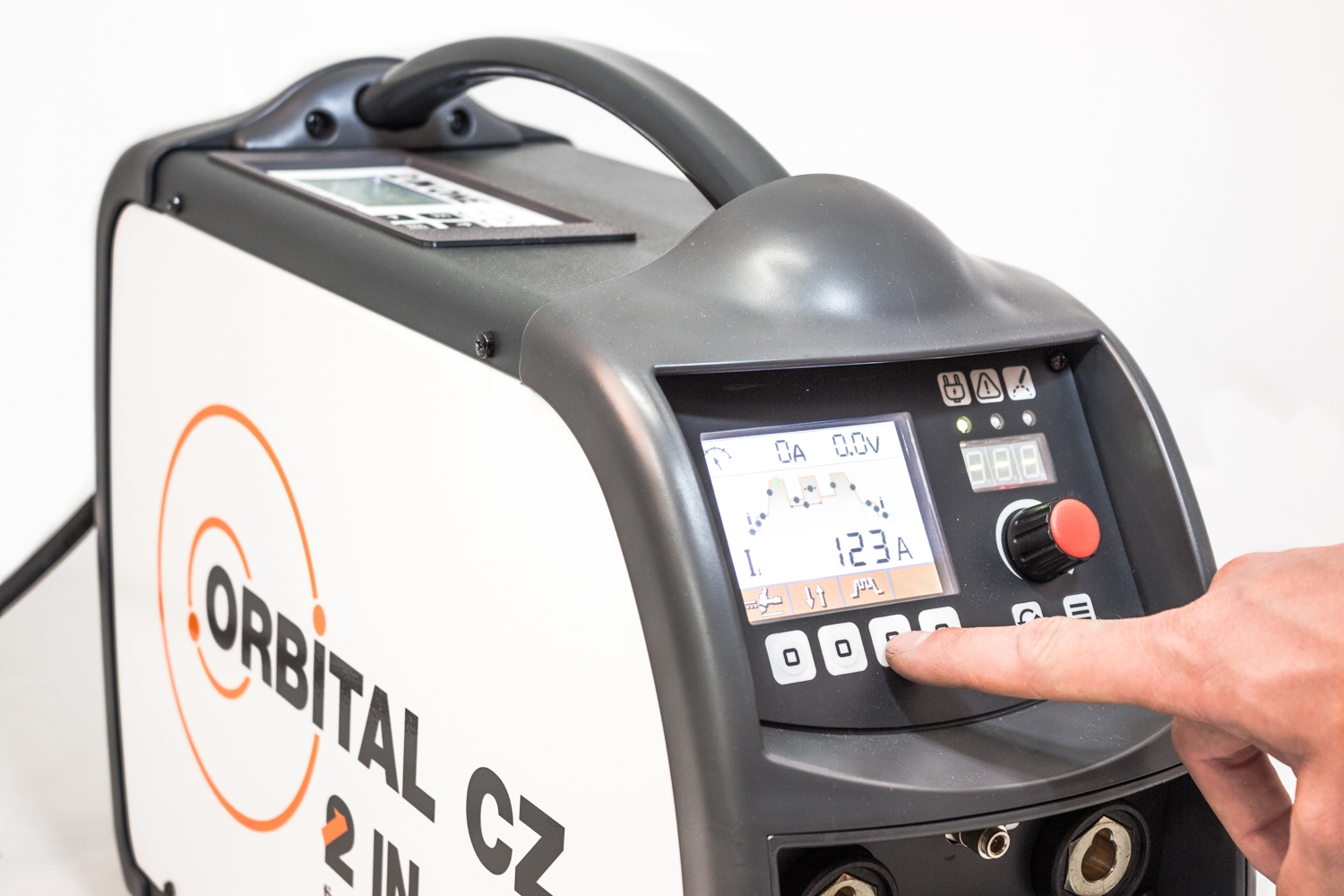

Svařovací zdroj

Svařovací zdroj 220 A (DC). Díky vlastnosti multirange zařízení pracuje v sítích 230 V i 115 V +/- 15 %. Pro ruční svařování možnost volby pulsního TIG režimu nebo metody MMA (obalená elektroda).

Pro ruční svařování je k dispozici 64 programů, nastavení v režimu 2T, 4T a pulsního svařování.

Další nastavitelné funkce jsou předfuk a dofuk ochranného plynu, doběh proudu, koncový proud a režim vysokofrekvenční pulsace oblouku (2500 Hz).

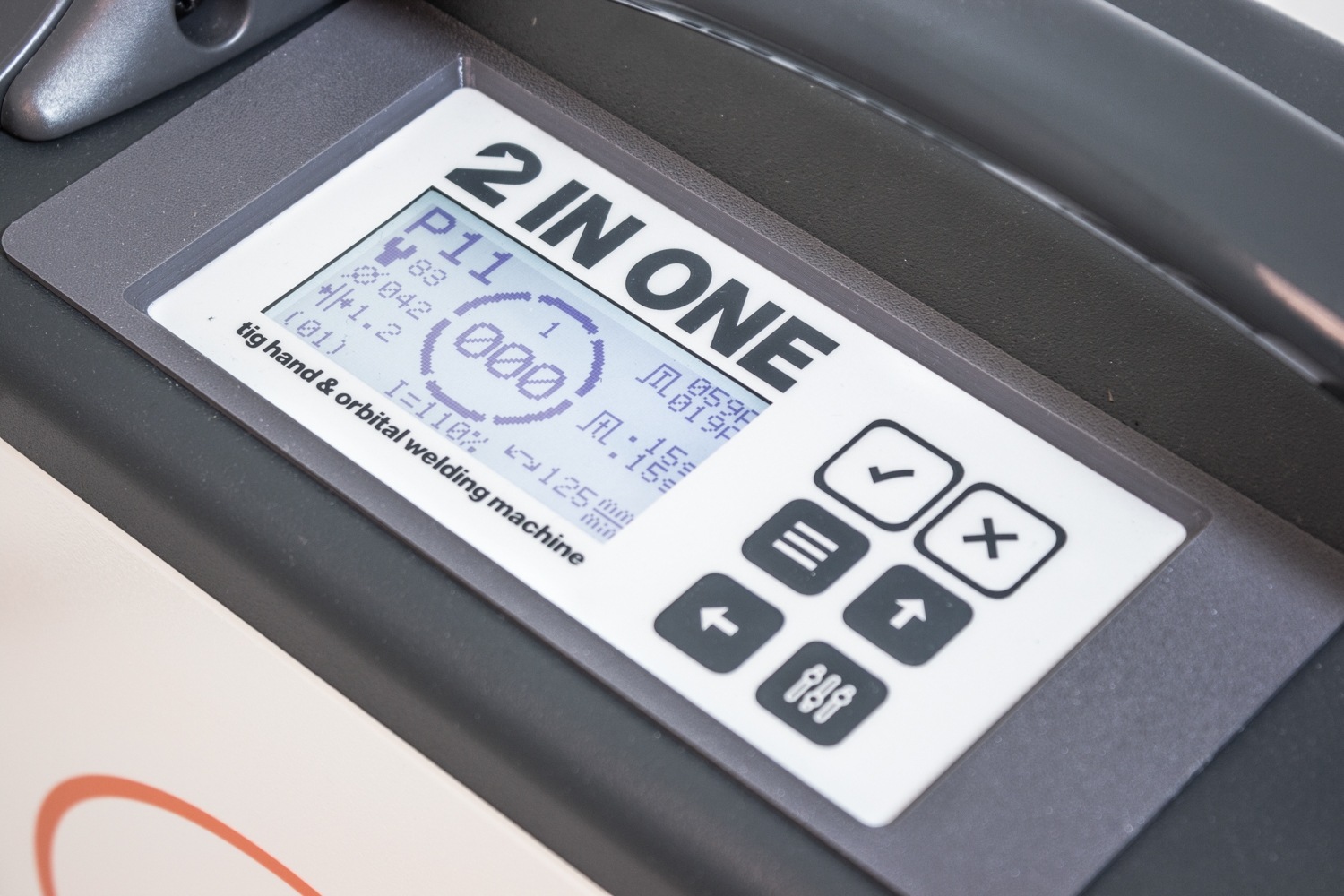

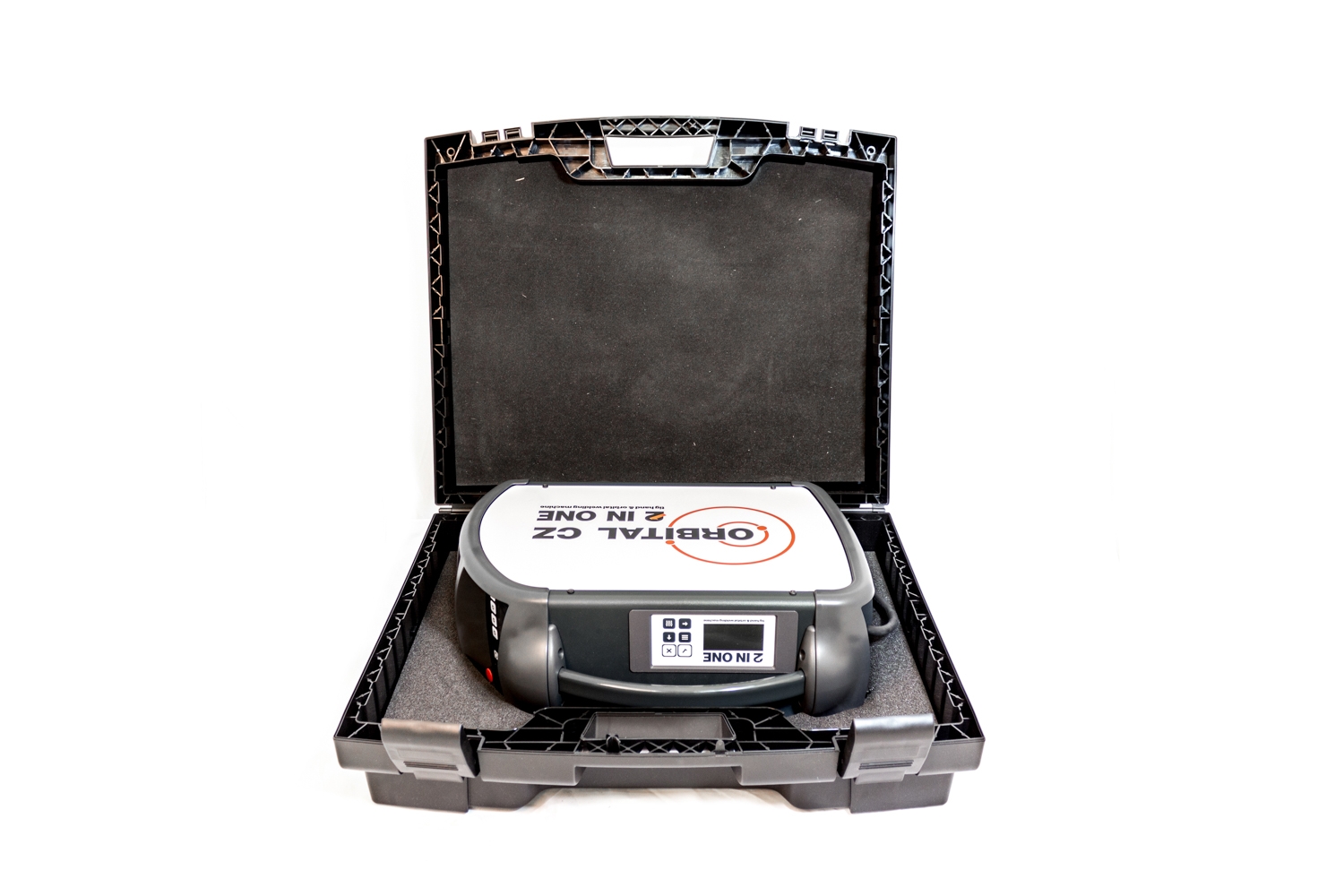

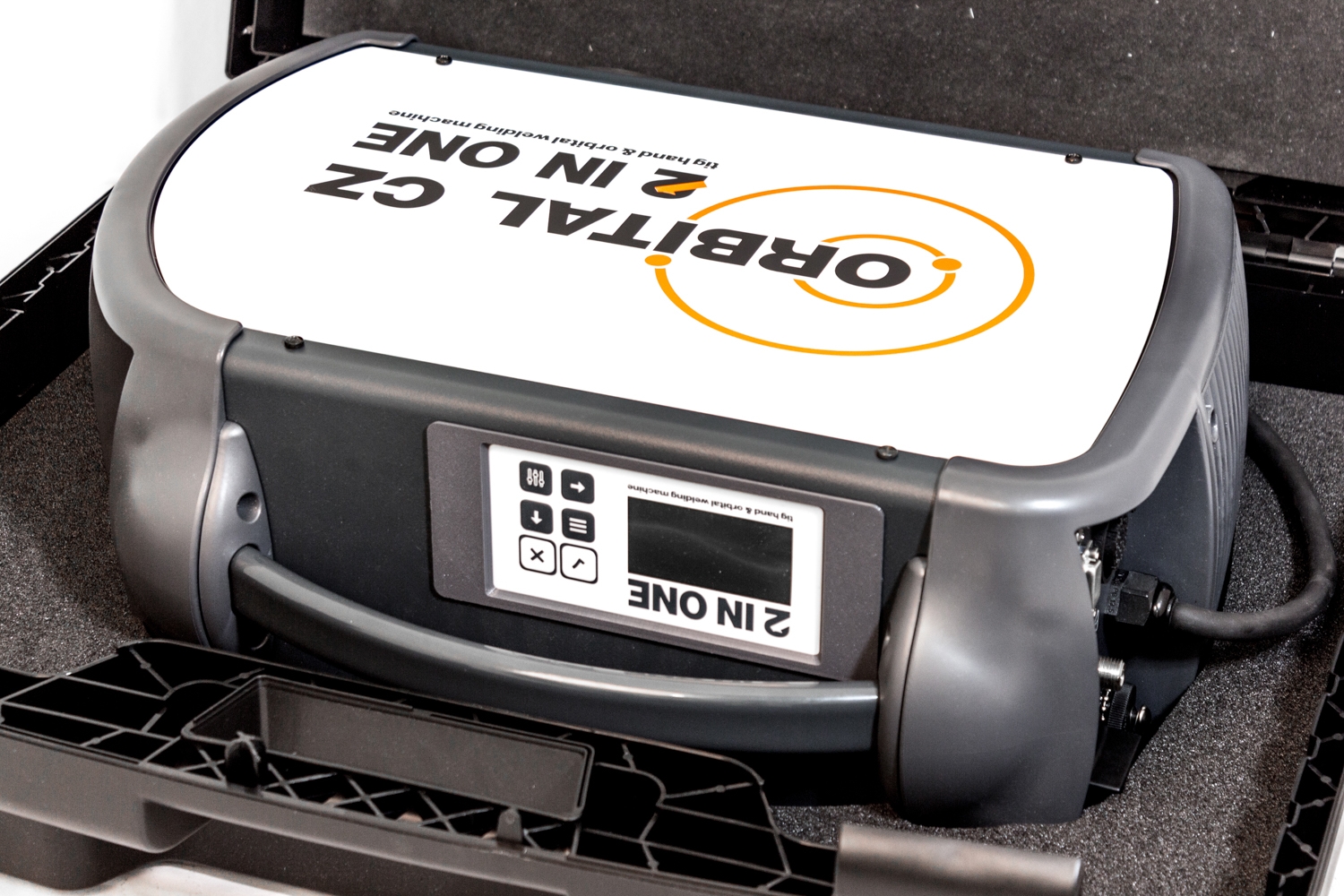

Řídící jednotka

Jednoduché nastavení parametrů svářování – automaticky zadáním průměru a tloušťky stěny svařované trubky. Orbitální svařování disponuje 99 uloženými programy a možností nastavení parametrů pomocí přehledných symbolů.

Svařovací hlava

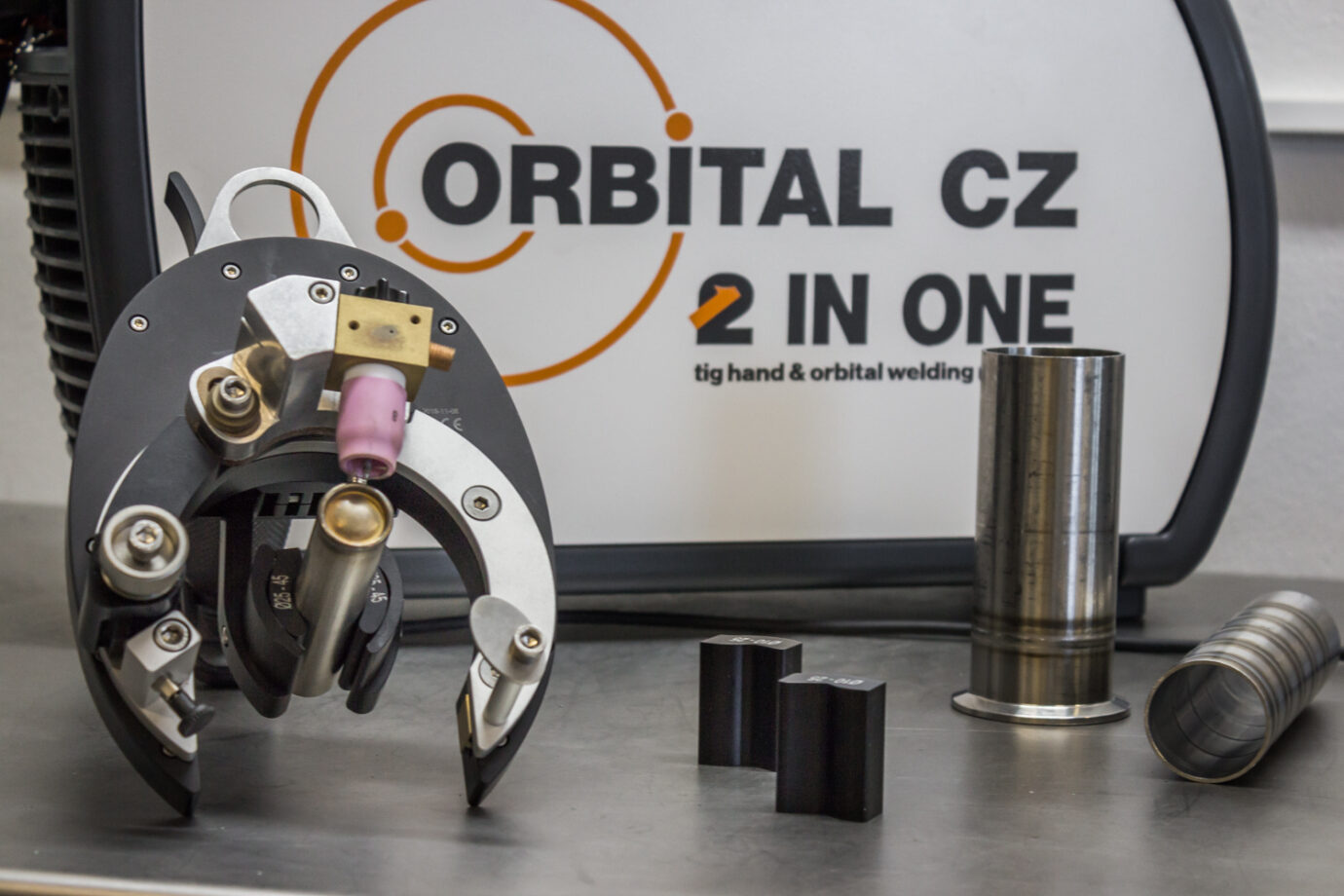

Svářecí hlava OWH 76 má rozsah průměru svařované trubky 10,0 – 76,1 mm. Hlavní výhodou je snadné upnutí na trubku pomocí upínacích kleštin.

Dálkové ovládání 5M

Zemnící kabel 5M

Plynová hadice 3M

Orbitální svařovací zařízení s OWH 114

Svařovací zdroj

Svařovací zdroj 220 A (DC). Díky vlastnosti multirange zařízení pracuje v sítích 230 V i 115 V +/- 15 %. Pro ruční svařování možnost volby pulsního TIG režimu nebo  metody MMA (obalená elektroda).

Pro ruční svařování je k dispozici 64 programů, nastavení v režimu 2T, 4T a pulsního svařování.

Další nastavitelné funkce jsou předfuk a dofuk ochranného plynu, doběh proudu, koncový proud a  režim vysokofrekvenční pulsace oblouku (2500 Hz).

Řídící jednotka

Jednoduché nastavení parametrů svářování – automaticky zadáním průměru a tloušťky stěny svařované trubky. Orbitální svařování disponuje 99 uloženými programy a možností nastavení parametrů pomocí přehledných symbolů.

Svařovací hlava

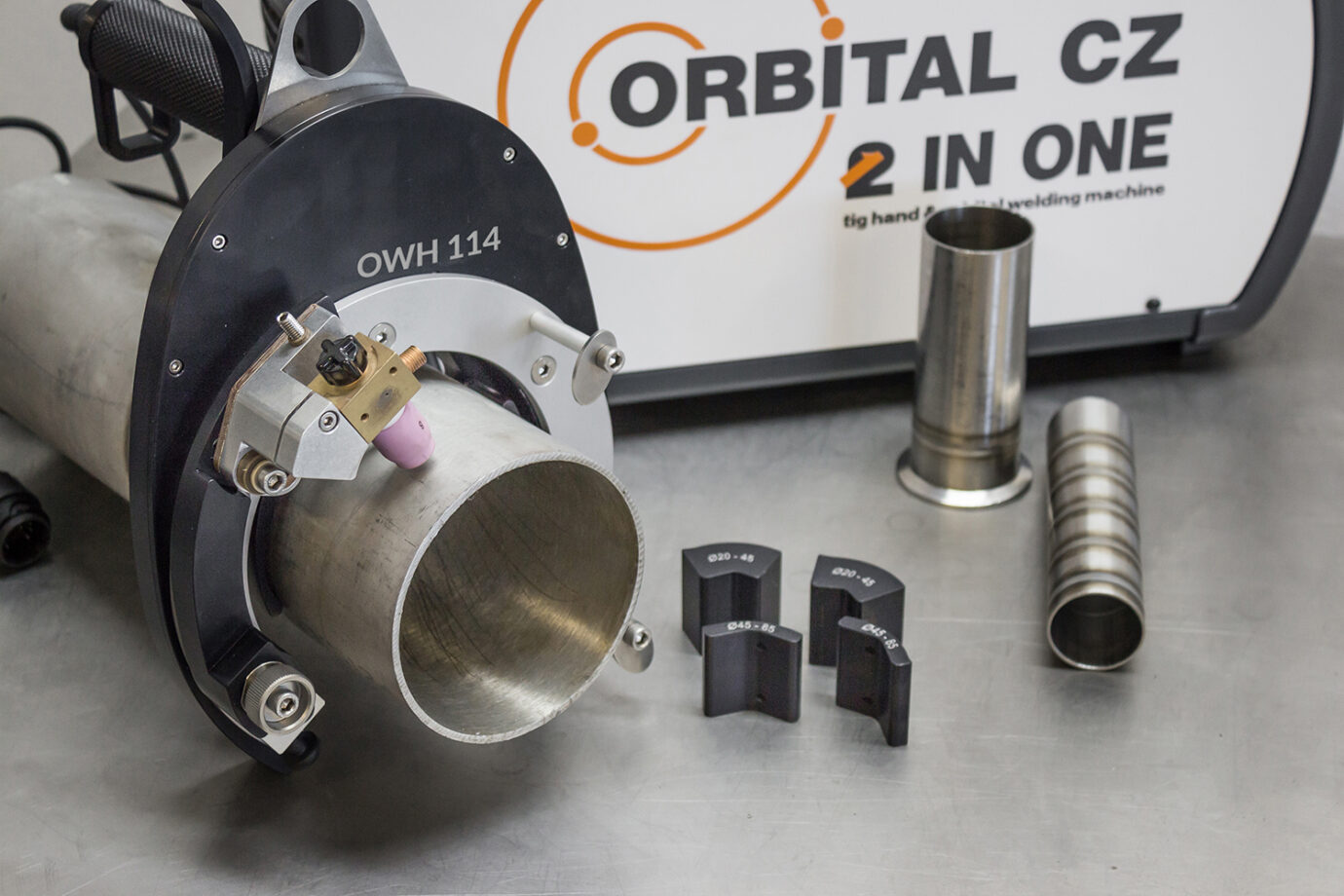

Svařovací hlava OWH 114 má rozsah průměru svařované trubky 15,0 – 114,3 mm. Hlavní výhodou je snadné upnutí na trubku pomocí upínacích kleštin. Součástí dodávky je dvojice vymezovacích vložek pro průměry trubek 15,0 – 45mm a 45,0mm – 85,0mm.

Dálkové ovládání 5M

Zemnící kabel 5M

Plynová hadice 3M

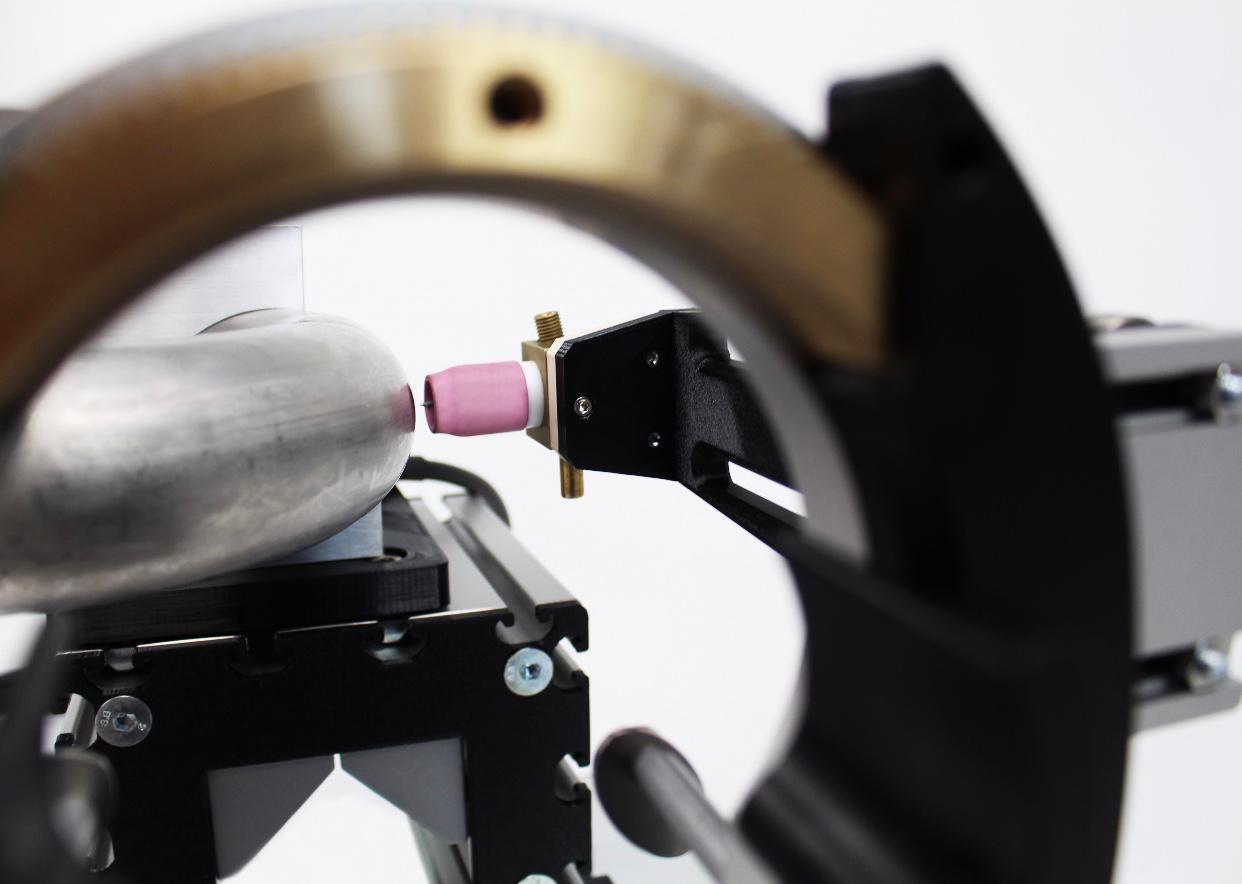

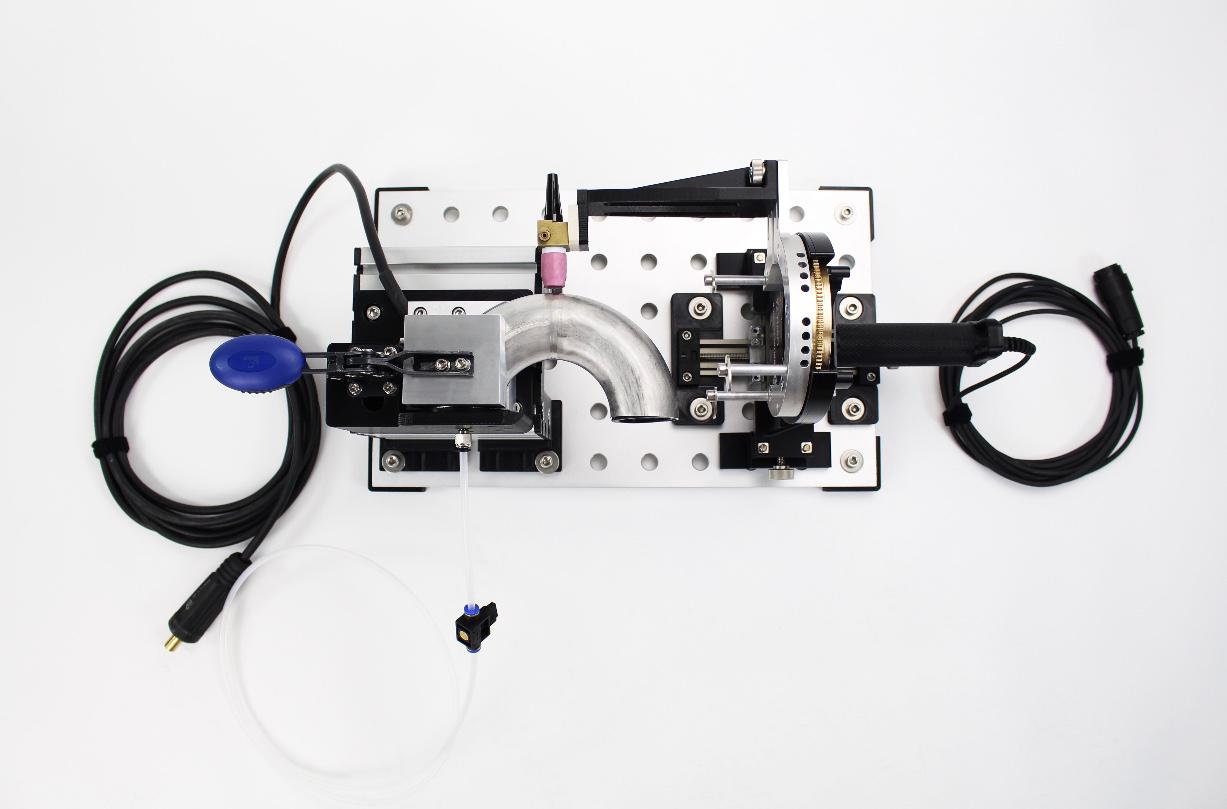

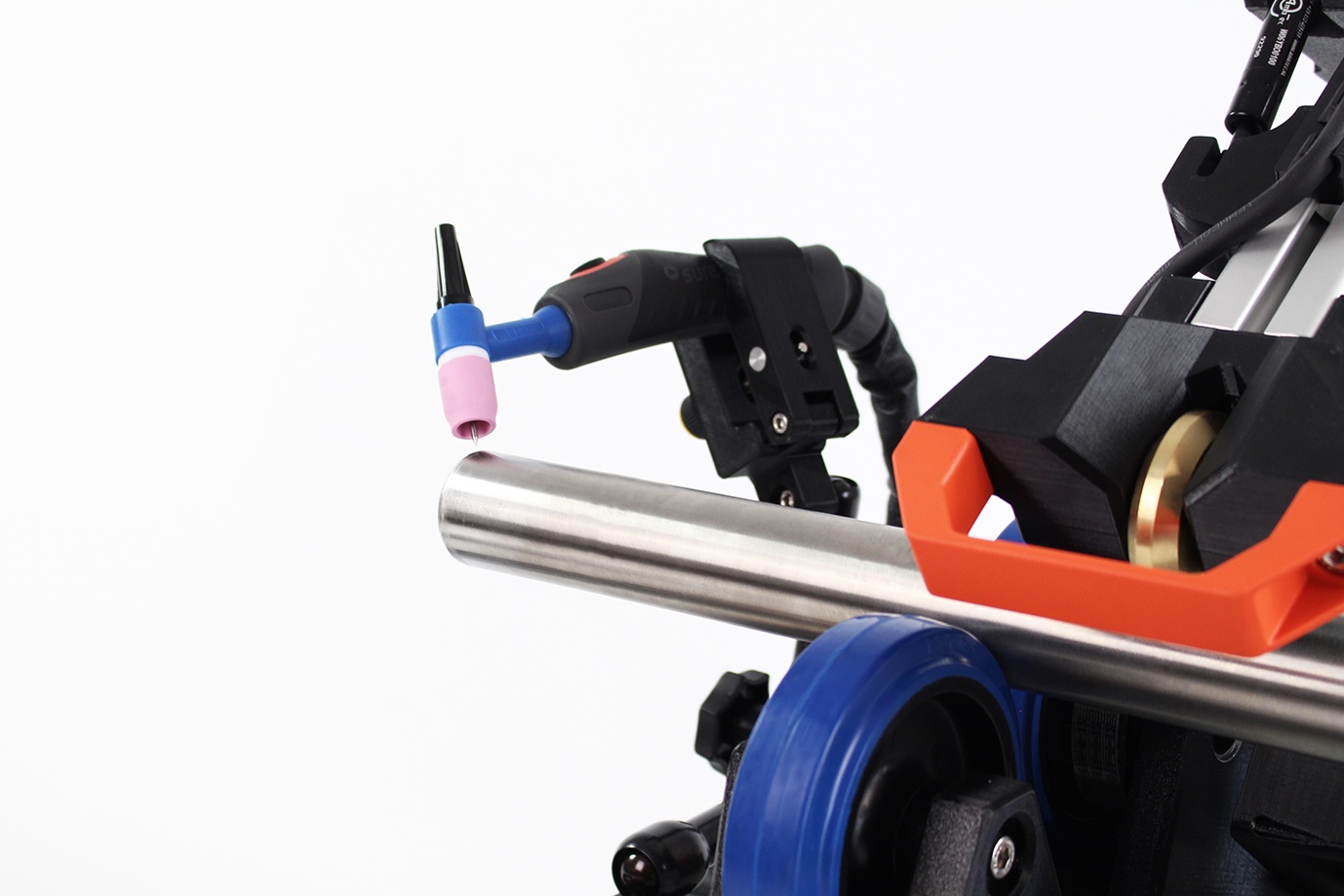

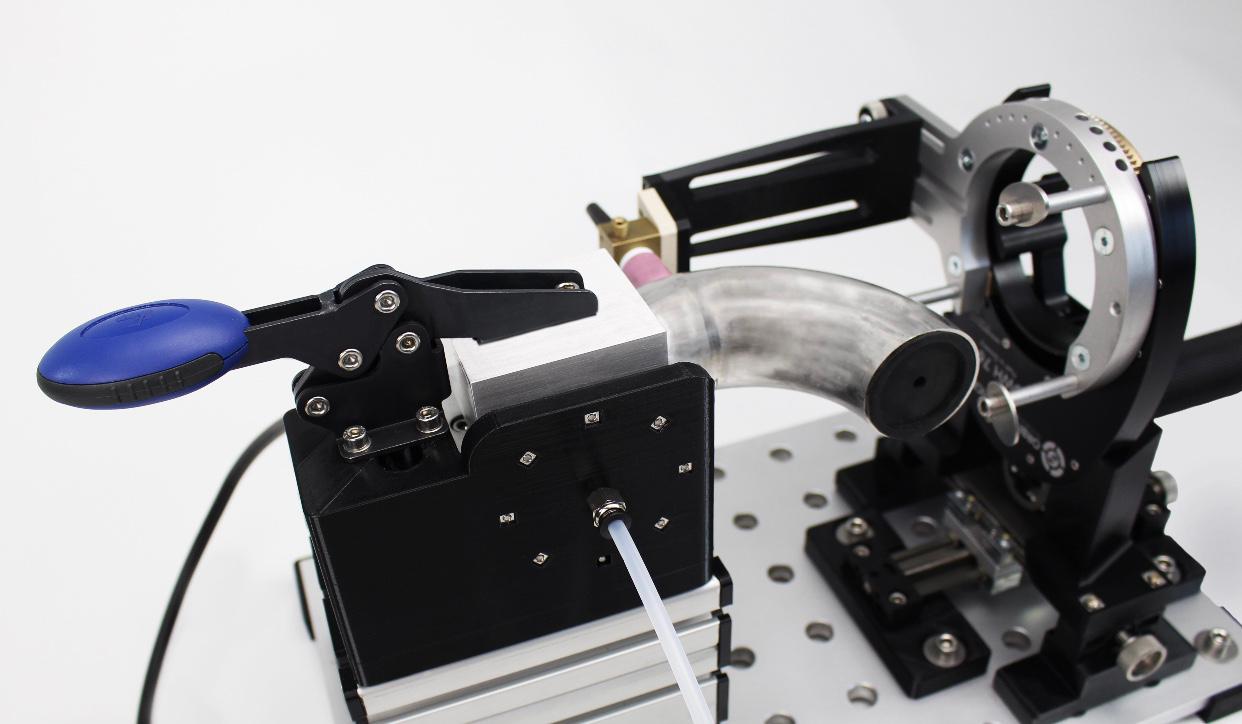

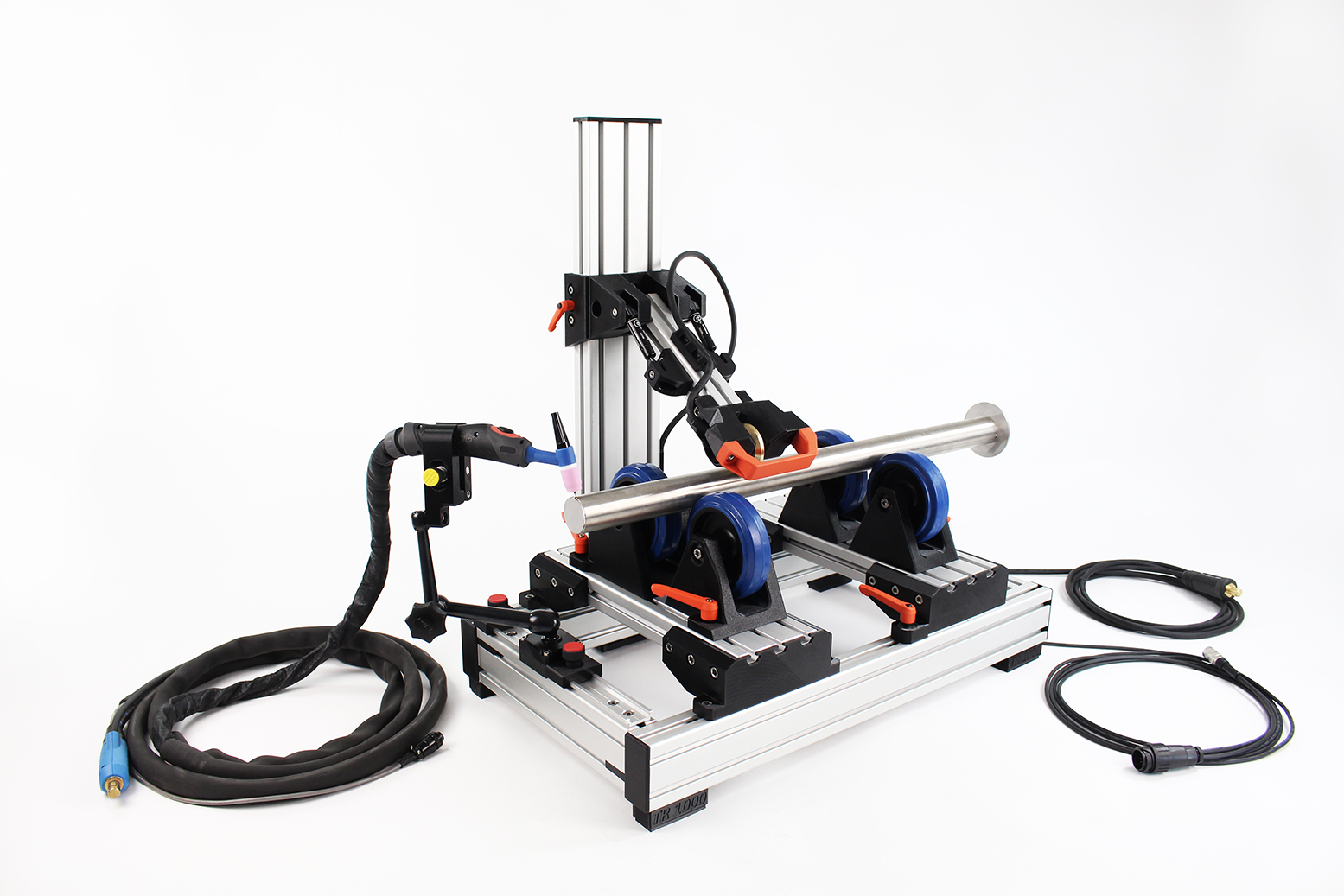

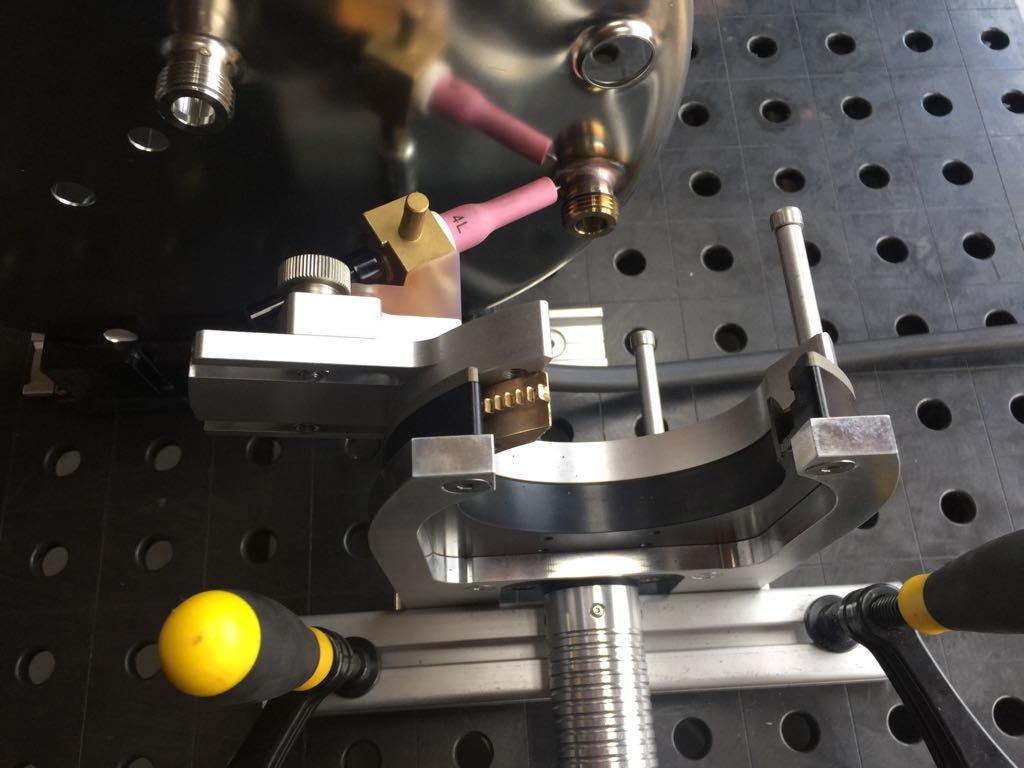

Galerie – aplikace

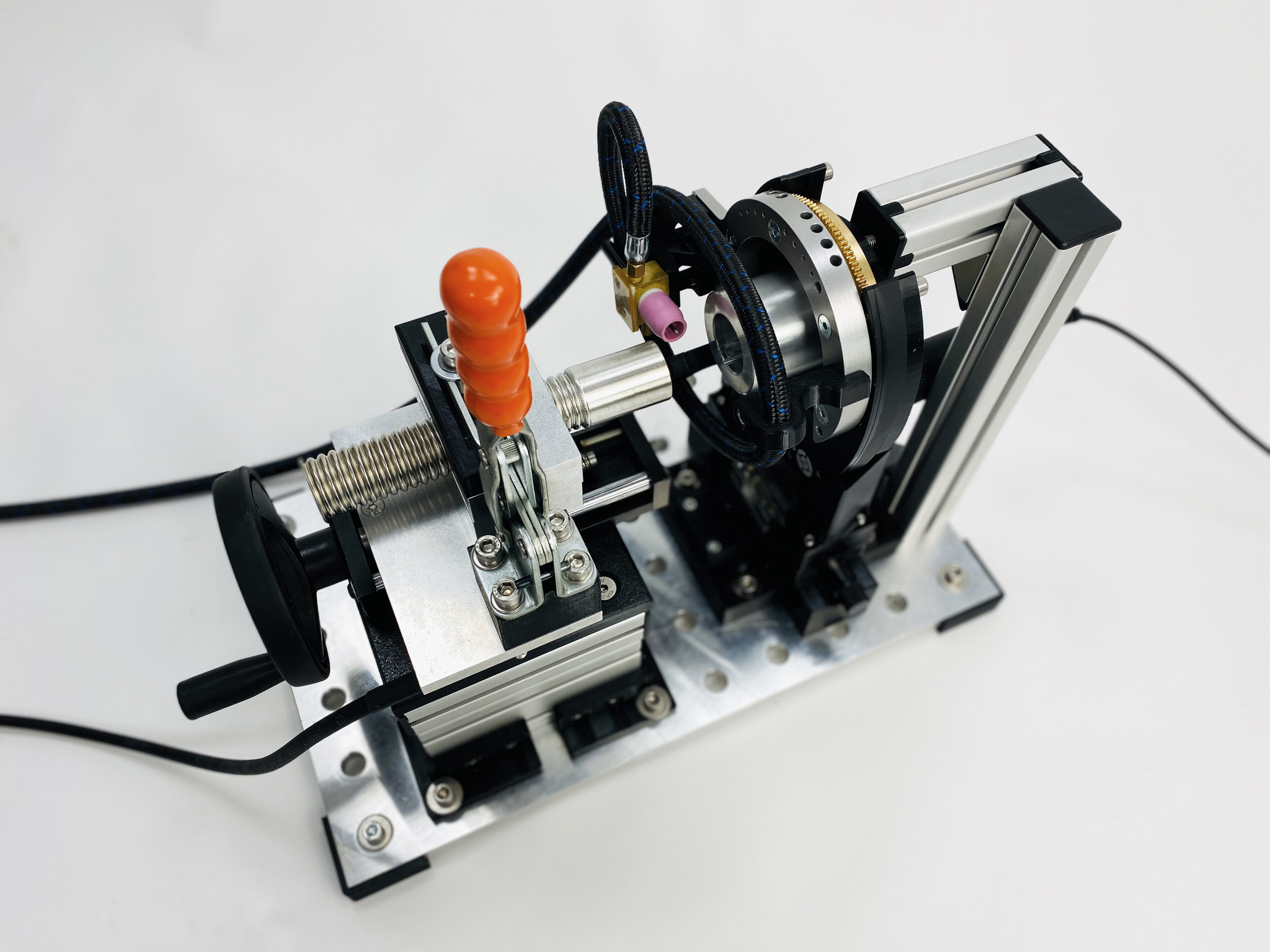

Zákaznické individuální úpravy

Firma ALFA IN nabízí zákazníkům individuální úpravy např. svařovacích hlav. Díky vlastnímu oddělení techniků a konstruktérů je možné splnit požadavky zákazníků přesně na míru pomocí úprav standardních svařovacích orbitálních hlav.
